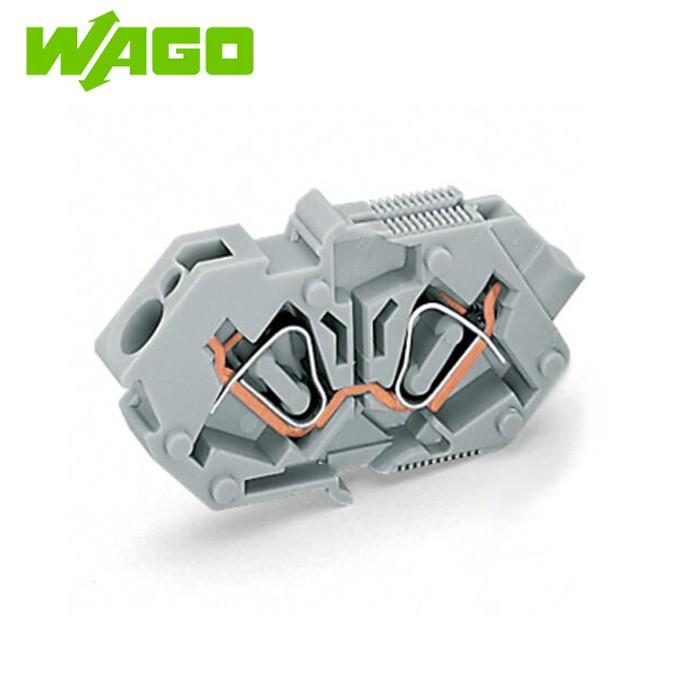

826-160

Mô -đun, khối đầu cuối trung tâm cấp liệu trên bảng điều khiển

Gửi yêu cầu Nói chuyện ngay

Tải về

Mô tả

Mô -đun, khối đầu cuối trung tâm cấp liệu trên bảng điều khiển; Kết nối dây dẫn/dây dẫn; Độ dày của tấm: 1 Lôi 4 mm; 4 mm²; Khoảng cách pin 7 mm; 1 cực; Cage Kẹp®; 4,00 mm²; xám

Khối thiết bị đầu cuối thức ăn, sê-ri 826, xám

Khối thiết bị đầu cuối nguồn cấp dữ liệu này có số vật phẩm 826-160 và cho phép hệ thống dây đơn giản và đáng tin cậy. Các khối đầu cuối của chúng tôi cung cấp cho bạn một hệ thống đầu nối toàn diện có thể được sử dụng theo nhiều cách khác nhau: như một đầu nối PCB, như một đầu nối thông qua, như một kết nối nổi cho các loại lắp khác nhau hoặc như một đầu nối trên các khối đầu cuối. Khối thiết bị đầu cuối thức ăn này yêu cầu độ dài tước từ 9 đến 10 mm cho kết nối dây dẫn. Sản phẩm này có hai thiết bị đầu cuối dây dẫn và công nghệ Cage Kẹp®. Kết nối Cage Cage® đã được chứng minh và không cần bảo trì cho phép kết nối tất cả các loại dây dẫn bằng kẹp lồng. Tiền xử lý của các dây dẫn, ví dụ, bằng cách uốn trên dây cuối dây, không cần thiết. Các kích thước (chiều rộng x chiều cao x chiều sâu) là (7 x 23,55 x 42,5) mm. Khối thiết bị đầu cuối thức ăn này phù hợp với mặt cắt dây dẫn từ 0,08 mm² đến 4 mm², tùy thuộc vào loại dây dẫn. Bề mặt tiếp xúc được làm bằng thiếc. Khối thiết bị đầu cuối nguồn cấp dữ liệu này được vận hành bằng một công cụ vận hành.

Dữ liệu kết nối

Đơn vị kẹp	2
Tổng số tiềm năng	1
Số loại kết nối	2
Số lượng cấp độ	1

Kết nối 1

Công nghệ kết nối	Kẹp lồng^®
Loại truyền động	Công cụ hoạt động
Dây dẫn rắn	0,08… 4 mm² / 28, 12 AWG
Dây dẫn sợi dây mịn	0,08… 4 mm² / 28, 12 AWG
Dây dẫn sợi dây mịn; với ferrule cách nhiệt	0,25… 2,5 mm²
Dây dẫn sợi dây mịn; với ferrule không cách nhiệt	0,25… 2,5 mm²
Chiều dài dải	9… 10 mm / 0,35… 0,39 inch
Số cực	1

Dữ liệu vật lý

Khoảng cách pin	7 mm / 0,276 inch
Chiều rộng	7 mm / 0,276 inch
Chiều cao	23,55 mm / 0,927 inch
Độ sâu	42,5 mm / 1,673 inch

Dữ liệu cơ học

Độ dày của tấm nhà ở	1… 4 mm / 0,039, 0,157 inch
Loại gắn kết	Khóa móng vuốt
Loại gắn kết	Gắn thông qua

Dữ liệu vật chất

Lưu ý (dữ liệu vật liệu)	Thông tin về thông số kỹ thuật vật liệu có thể được tìm thấy ở đây
Màu sắc	xám
Nhóm vật chất	I
Vật liệu cách nhiệt (nhà ở chính)	Polyamide (PA66)
Lớp dễ cháy trên mỗi UL94	V0
Kẹp vật liệu lò xo	Thép lò xo Chrome-Nickel (CRNI)
Vật liệu liên hệ	Điện phân (e_Cu)
Liên hệ mạ	Thiếc
Tải trọng lửa	0,11mj
Cân nặng	4,5g

Yêu cầu môi trường

Giới hạn phạm vi nhiệt độ	-60… +105 độ
Nhiệt độ xử lý	-35… +60 độ

Dữ liệu thương mại

Nhóm sản phẩm	4 (đầu nối mạch in)
PU (SPU)	50 (25) PC
Loại đóng gói	hộp
Đất nước xuất xứ	De
GTIN	4044918532631
Số thuế quan	85369010000
