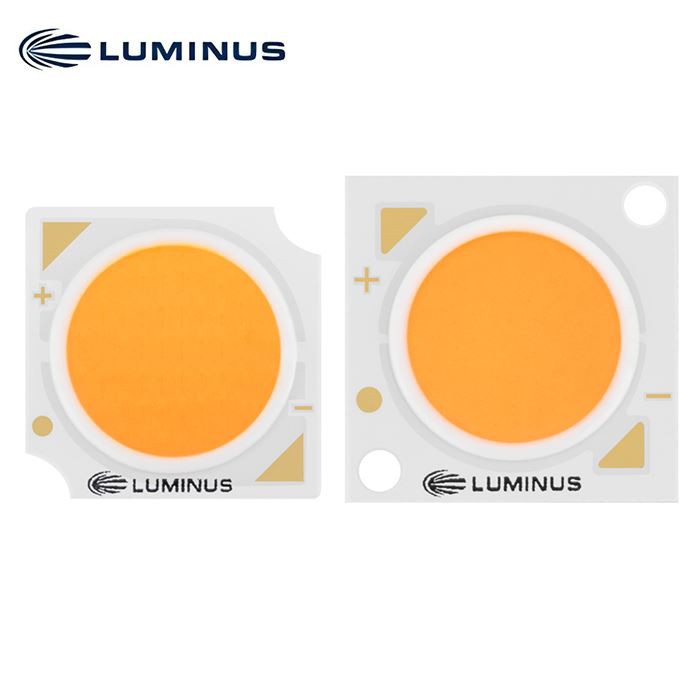

Mảng COB Lux Series G5 CLM-9 LED trắng
Highest efficacy at typical >160lm/W, ánh sáng chung, nguồn định hướng mang lại hiệu suất quang thông cao từ lựa chọn Bề mặt phát sáng (LES) lớn nhất, dải công suất vận hành và chất lượng màu
Mô tả
Mảng COB Lux Series G5 CLM-9 LED trắng
Đặc trưng
• Sản lượng quang thông cao và hiệu suất điển hình
• Trên 1300 lm, 158LPW @ 3000K, 90CRI, Tj=85 độ
• Phạm vi CCT 2400K, 2700K, 3000K, 3500K, 4000K, 5000K và 6500K
• 3 tiêu chuẩn phân loại màu SDCM và 2 SDCM
• Tính đồng nhất phát xạ quang học tuyệt vời và tính nhất quán về màu sắc trên các góc
• Độ dẫn nhiệt vượt trội giúp truyền nhiệt đồng đều
Ứng dụng
• Đèn pha/Đèn đường
• Đèn chiếu sáng
• Chiếu sáng cửa hàng
• Chiếu sáng khách sạn
• Kiến trúc và đặc sản
• Chiếu sáng đường phố
• Chiếu sáng khu vực và bãi đỗ xe
• Chiếu sáng đường hầm
CCT, CRI và R9 Giá trị
|
Nhiệt độ màu tương quan |
Giá trị XX |
CRI |
*R9 |
|
2400K, 2700K, 3000K, 3500K, 4000K, 5000K, 6500K |
90 |
>90 |
>50 |
|
2700K, 3000K |
95 |
>95 |
>85 |
|
3500K, 4000K, 5000K |
>75 |
Đặt hàng Phần số (TC50)-36V
Bảng sau đây mô tả các sản phẩm có từ thông điển hình và từ thông tối thiểu được đo ở 250mA và được chỉ định ở mức Tj=85 . Các giá trị ở 25 độ được tính toán và hiển thị chỉ để tham khảo.
|
CCT |
Thông lượng đầu ra (lm) |
Màu sắc Kết xuất chỉ mục (phút.) |
Đặt hàng một phần số |
|||
|
Đánh máy. (85 độ) |
Tối thiểu. (85 độ) |
Đã tính toán Đánh máy. (25 độ) |
Hình elip MacAdam 3 bước |
Hình elip MacAdam 2 bước |
||
|
2400K |
1195 |
1110 |
1315 |
90 |
CLM-9-24-90-36-TC50-F6-3 |
CLM-9-24-90-36-TC50-F6-2 |
|
2700K |
1280 |
1190 |
1405 |
90 |
CLM-9-27-90-36-TC50-F6-3 |
CLM-9-27-90-36-TC50-F6-2 |
|
1165 |
1085 |
1280 |
95 |
CLM-9-27-95-36-TC50-F6-3 |
CLM-9-27-95-36-TC50-F6-2 |
|
|
3000K |
1300 |
1210 |
1430 |
90 |
CLM-9-30-90-36-TC50-F6-3 |
CLM-9-30-90-36-TC50-F6-2 |
|
1210 |
1125 |
1330 |
95 |
CLM-9-30-95-36-TC50-F6-3 |
CLM-9-30-95-36-TC50-F6-2 |
|
|
3500K |
1360 |
1265 |
1495 |
90 |
CLM-9-35-90-36-TC50-F6-3 |
CLM-9-35-90-36-TC50-F6-2 |
|
1215 |
1130 |
1335 |
95 |
CLM-9-35-95-36-TC50-F6-3 |
CLM-9-35-95-36-TC50-F6-2 |
|
|
4000K |
1360 |
1265 |
1495 |
90 |
CLM-9-40-90-36-TC50-F6-3 |
CLM-9-40-90-36-TC50-F6-2 |
|
1265 |
1175 |
1390 |
95 |
CLM-9-40-95-36-TC50-F6-3 |
CLM-9-40-95-36-TC50-F6-2 |
|
|
5000K |
1345 |
1250 |
1480 |
90 |
CLM-9-50-90-36-TC50-F6-3 |
CLM-9-50-90-36-TC50-F6-2 |
|
1275 |
1185 |
1400 |
95 |
CLM-9-50-95-36-TC50-F6-3 |
CLM-9-50-95-36-TC50-F6-2 |
|
|
6500K |
1325 |
1230 |
1455 |
90 |
CLM-9-65-90-36-TC50-F6-3 |
CLM-9-65-90-36-TC50-F6-2 |
Đặt hàng Phần số (TC50)-18V
Bảng sau đây mô tả các sản phẩm có từ thông điển hình và từ thông tối thiểu được đo ở 500mA và được chỉ định ở mức Tj=85 . Các giá trị ở 25 độ được tính toán và hiển thị chỉ để tham khảo.
|
CCT |
Thông lượng đầu ra (lm) |
Màu sắc Kết xuất chỉ mục (phút.) |
Đặt hàng một phần số |
|||
|
Đánh máy. (85 độ) |
Tối thiểu. (85 độ) |
Đã tính toán Đánh máy. (25 độ) |
Hình elip MacAdam 3 bước |
Hình elip MacAdam 2 bước |
||
|
2400K |
1195 |
1110 |
1315 |
90 |
CLM-9-24-90-18-TC50-F6-3 |
CLM-9-24-90-18-TC50-F6-2 |
|
2700K |
1280 |
1190 |
1405 |
90 |
CLM-9-27-90-18-TC50-F6-3 |
CLM-9-27-90-18-TC50-F6-2 |
|
1165 |
1085 |
1280 |
95 |
CLM-9-27-95-18-TC50-F6-3 |
CLM-9-27-95-18-TC50-F6-2 |
|
|
3000K |
1300 |
1210 |
1430 |
90 |
CLM-9-30-90-18-TC50-F6-3 |
CLM-9-30-90-18-TC50-F6-2 |
|
1210 |
1125 |
1330 |
95 |
CLM-9-30-95-18-TC50-F6-3 |
CLM-9-30-95-18-TC50-F6-2 |
|
|
3500K |
1360 |
1265 |
1495 |
90 |
CLM-9-35-90-18-TC50-F6-3 |
CLM-9-35-90-18-TC50-F6-2 |
|
1215 |
1130 |
1335 |
95 |
CLM-9-35-95-18-TC50-F6-3 |
CLM-9-35-95-18-TC50-F6-2 |
|
|
4000K |
1360 |
1265 |
1495 |
90 |
CLM-9-40-90-18-TC50-F6-3 |
CLM-9-40-90-18-TC50-F6-2 |
|
1265 |
1175 |
1390 |
95 |
CLM-9-40-95-18-TC50-F6-3 |
CLM-9-40-95-18-TC50-F6-2 |
|
|
5000K |
1345 |
1250 |
1480 |
90 |
CLM-9-50-90-18-TC50-F6-3 |
CLM-9-50-90-18-TC50-F6-2 |
|
1275 |
1185 |
1400 |
95 |
CLM-9-50-95-18-TC50-F6-3 |
CLM-9-50-95-18-TC50-F6-2 |
|
|
6500K |
1325 |
1230 |
1455 |
90 |
CLM-9-65-90-18-TC50-F6-3 |
CLM-9-65-90-18-TC50-F6-2 |
Đặt hàng Phần số (TA50)-36V
Bảng sau đây mô tả các sản phẩm có từ thông điển hình và từ thông tối thiểu được đo ở 250mA và được chỉ định ở mức Tj=85 . Các giá trị ở 25 độ được tính toán và hiển thị chỉ để tham khảo.
|
CCT |
Thông lượng đầu ra (lm) |
Màu sắc Kết xuất chỉ mục (phút.) |
Đặt hàng một phần số |
|||
|
Đánh máy. (85 độ) |
Tối thiểu. (85 độ) |
Đã tính toán Đánh máy. (25 độ) |
Hình elip MacAdam 3 bước |
Hình elip MacAdam 2 bước |
||
|
2400K |
1195 |
1110 |
1315 |
90 |
CLM-9-24-90-36-TA50-F6-3 |
CLM-9-24-90-36-TA50-F6-2 |
|
2700K |
1280 |
1190 |
1405 |
90 |
CLM-9-27-90-36-TA50-F6-3 |
CLM-9-27-90-36-TA50-F6-2 |
|
1165 |
1085 |
1280 |
95 |
CLM-9-27-95-36-TA50-F6-3 |
CLM-9-27-95-36-TA50-F6-2 |
|
|
3000K |
1300 |
1210 |
1430 |
90 |
CLM-9-30-90-36-TA50-F6-3 |
CLM-9-30-90-36-TA50-F6-2 |
|
1210 |
1125 |
1330 |
95 |
CLM-9-30-95-36-TA50-F6-3 |
CLM-9-30-95-36-TA50-F6-2 |
|
|
3500K |
1360 |
1265 |
1495 |
90 |
CLM-9-35-90-36-TA50-F6-3 |
CLM-9-35-90-36-TA50-F6-2 |
|
1215 |
1130 |
1335 |
95 |
CLM-9-35-95-36-TA50-F6-3 |
CLM-9-35-95-36-TA50-F6-2 |
|
|
4000K |
1360 |
1265 |
1495 |
90 |
CLM-9-40-90-36-TA50-F6-3 |
CLM-9-40-90-36-TA50-F6-2 |
|
1265 |
1175 |
1390 |
95 |
CLM-9-40-95-36-TA50-F6-3 |
CLM-9-40-95-36-TA50-F6-2 |
|
|
5000K |
1345 |
1250 |
1480 |
90 |
CLM-9-50-90-36-TA50-F6-3 |
CLM-9-50-90-36-TA50-F6-2 |
|
1275 |
1185 |
1400 |
95 |
CLM-9-50-95-36-TA50-F6-3 |
CLM-9-50-95-36-TA50-F6-2 |
|
|
6500K |
1325 |
1230 |
1455 |
90 |
CLM-9-65-90-36-TA50-F6-3 |
CLM-9-65-90-36-TA50-F6-2 |
Đặt hàng số phần - TC/TA52 Sensus (BBBL)
Bảng sau đây mô tả các sản phẩm có từ thông điển hình và từ thông tối thiểu được đo ở dòng điện điển hình và được chỉ định ở mức Tj=85 . Các giá trị ở 25 độ được tính toán và hiển thị chỉ để tham khảo.
|
CCT |
Thông lượng đầu ra (lm) |
Màu sắc Kết xuất chỉ mục (phút.) |
Đặc trưng Hiện hành (mA) |
Đặt hàng một phần số |
|||
|
Đánh máy. (85 độ) |
Tối thiểu. (85 độ) |
Đã tính toán Đánh máy. (25 độ) |
Hình elip MacAdam 3 bước |
Hình elip MacAdam 2 bước |
|||
|
2700K |
1235 |
1150 |
1365 |
90 |
250 |
CLM-9-27-90-36-TC52-F6-3 |
CLM-9-27-90-36-TC52-F6-2 |
|
500 |
CLM-9-27-90-18-TC52-F6-3 |
CLM-9-27-90-18-TC52-F6-2 |
|||||
|
250 |
CLM-9-27-90-36-TA52-F6-3 |
CLM-9-27-90-36-TA52-F6-2 |
|||||
|
3000K |
1260 |
1175 |
1390 |
90 |
250 |
CLM-9-30-90-36-TC52-F6-3 |
CLM-9-30-90-36-TC52-F6-2 |
|
500 |
CLM-9-30-90-18-TC52-F6-3 |
CLM-9-30-90-18-TC52-F6-2 |
|||||
|
250 |
CLM-9-30-90-36-TA52-F6-3 |
CLM-9-30-90-36-TA52-F6-2 |
|||||
|
3500K |
1295 |
1205 |
1420 |
90 |
250 |
CLM-9-35-90-36-TC52-F6-3 |
CLM-9-35-90-36-TC52-F6-2 |
|
500 |
CLM-9-35-90-18-TC52-F6-3 |
CLM-9-35-90-18-TC52-F6-2 |
|||||
|
250 |
CLM-9-35-90-36-TA52-F6-3 |
CLM-9-35-90-36-TA52-F6-2 |
|||||
Vận hành Đặc trưng1
|
Thông số-18V |
Biểu tượng |
tối thiểu |
Đặc trưng |
Tối đa |
Đơn vị |
|
Chuyển tiếp hiện tại2 |
Nếu như |
500 |
1200 |
ma |
|
|
Điện áp chuyển tiếp3 |
vf |
15.4 |
16.4 |
17.7 |
V |
|
Thông số-36V |
Biểu tượng |
tối thiểu |
Đặc trưng |
Tối đa |
Đơn vị |
|
Chuyển tiếp hiện tại2 |
Nếu như |
250 |
600 |
ma |
|
|
Điện áp chuyển tiếp3 |
vf |
30.8 |
32.8 |
35.5 |
V |
|
Quyền lực |
8.2 |
21.5 |
W |
||
|
Nhiệt độ trường hợp vận hành |
T c |
105 |
bằng cấp |
||
|
Đường kính bề mặt phát sáng |
LES |
9.8 |
mm |
||
|
Khả năng chịu nhiệt (điểm nối-với-vỏ) |
Θjc |
0.5 |
độ /W |
||
|
Nhiệt độ giao lộ |
tj |
140 |
bằng cấp |
||
|
Góc nhìn |
120 |
Bằng cấp |
