Mô tả

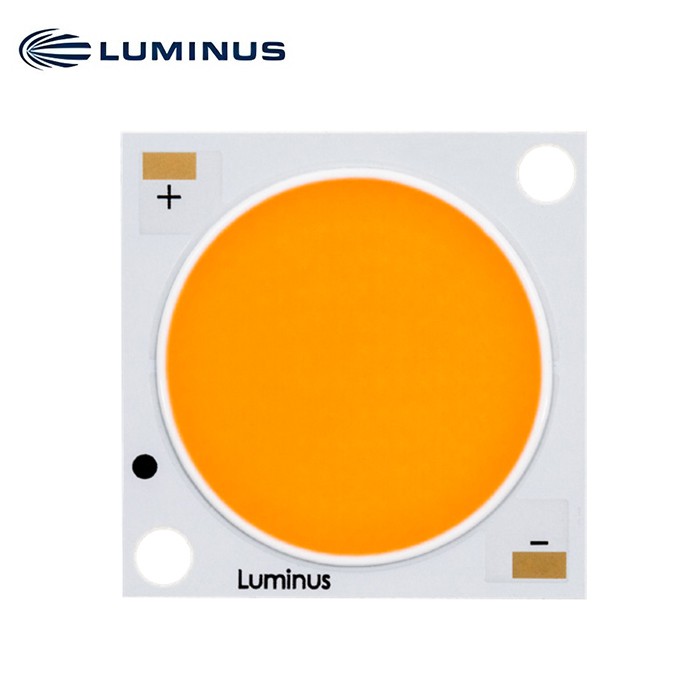

Mảng COB CXM-22 thế hệ 6 LED trắng
Đặc trưng
• Sản lượng quang thông cao và hiệu suất điển hình
• Trên 8100 lm, 157 LPW @ 3000K, 90CRI, Tj=85 độ
• Trên 8480 lm, 164 LPW @ 5000K, 90CRI, Tj=85 độ
• Phạm vi CCT 2700K, 3000K, 3500K, 4000K, 5000K, 5700K và 6500K
• 3 tiêu chuẩn phân nhóm màu SDCM, 2 tiêu chuẩn phân nhóm SDCM
• Tính đồng nhất phát xạ quang học tuyệt vời và tính nhất quán về màu sắc trên các góc
• Độ dẫn nhiệt vượt trội giúp truyền nhiệt đồng đều
Ứng dụng
• Đèn pha/Đèn đường
• Đèn chiếu sáng
• Chiếu sáng cửa hàng
• Chiếu sáng khách sạn
• Kiến trúc và đặc sản
• Chiếu sáng đường phố
• Chiếu sáng khu vực và bãi đỗ xe
• Chiếu sáng đường hầm
Số bộ phận đặt hàng -TC60
Bảng sau mô tả các sản phẩm có từ thông điển hình và từ thông tối thiểu được đo ở 1050 mA và được chỉ định ở mức Tj=85 . Các giá trị ở 25 độ được tính toán và hiển thị chỉ để tham khảo.
|
Tối thiểu- CRI² |
CCT |
Quang thông¹ |
Đặt hàng một phần số |
|||
|
Thông lượng điển hình (85 độ) |
tối thiểu Thông lượng (85 độ) |
Đã tính toán Đặc trưng Thông lượng (25 độ) |
Hình elip MacAdam 3 bước |
Hình elip MacAdam 2 bước |
||
|
80 |
2700K |
8795 |
8175 |
9670 |
CXM-22-27-80-54-TC60-F7-3 |
CXM-22-27-80-54-TC60-F7-2 |
|
90 |
7810 |
7265 |
8590 |
CXM-22-27-90-54-TC60-F7-3 |
CXM-22-27-90-54-TC60-F7-2 |
|
|
95 |
6540 |
6085 |
7195 |
CXM-22-27-95-54-TC60-F7-3 |
CXM-22-27-95-54-TC60-F7-2 |
|
|
80 |
3000K |
9280 |
8635 |
10210 |
CXM-22-30-80-54-TC60-F7-3 |
CXM-22-30-80-54-TC60-F7-2 |
|
90 |
8100 |
7535 |
8910 |
CXM-22-30-90-54-TC60-F7-3 |
CXM-22-30-90-54-TC60-F7-2 |
|
|
95 |
6900 |
6420 |
7590 |
CXM-22-30-95-54-TC60-F7-3 |
CXM-22-30-95-54-TC60-F7-2 |
|
|
80 |
3500K |
9455 |
8795 |
10400 |
CXM-22-35-80-54-TC60-F7-3 |
CXM-22-35-80-54-TC60-F7-2 |
|
90 |
8305 |
7725 |
9135 |
CXM-22-35-90-54-TC60-F7-3 |
CXM-22-35-90-54-TC60-F7-2 |
|
|
95 |
7205 |
6700 |
7925 |
CXM-22-35-95-54-TC60-F7-3 |
CXM-22-35-95-54-TC60-F7-2 |
|
|
80 |
4000K |
9665 |
8985 |
10630 |
CXM-22-40-80-54-TC60-F7-3 |
CXM-22-40-80-54-TC60-F7-2 |
|
90 |
8495 |
7900 |
9345 |
CXM-22-40-90-54-TC60-F7-3 |
CXM-22-40-90-54-TC60-F7-2 |
|
|
95 |
7595 |
7065 |
8355 |
CXM-22-40-95-54-TC60-F7-3 |
CXM-22-40-95-54-TC60-F7-2 |
|
|
70 |
5000K |
10200 |
9485 |
11160 |
CXM-22-50-70-54-TC60-F7-3 |
CXM-22-50-70-54-TC60-F7-2 |
|
80 |
9815 |
9130 |
10800 |
CXM-22-50-80-54-TC60-F7-3 |
CXM-22-50-80-54-TC60-F7-2 |
|
|
90 |
8475 |
7885 |
9325 |
CXM-22-50-90-54-TC60-F7-3 |
CXM-22-50-90-54-TC60-F7-2 |
|
|
95 |
7965 |
7405 |
8760 |
CXM-22-50-95-54-TC60-F7-3 |
CXM-22-50-95-54-TC60-F7-2 |
|
|
70 |
5700K |
10080 |
9375 |
11090 |
CXM-22-57-70-54-TC60-F7-3 |
CXM-22-57-70-54-TC60-F7-2 |
|
80 |
9630 |
8955 |
10600 |
CXM-22-57-80-54-TC60-F7-3 |
CXM-22-57-80-54-TC60-F7-2 |
|
|
70 |
6500K |
10050 |
9345 |
11050 |
CXM-22-65-70-54-TC60-F7-3 |
CXM-22-65-70-54-TC60-F7-2 |
|
80 |
9520 |
8855 |
10470 |
CXM-22-65-80-54-TC60-F7-3 |
CXM-22-65-80-54-TC60-F7-2 |
|
|
90 |
8510 |
7915 |
9360 |
CXM-22-65-90-54-TC60-F7-3 |
CXM-22-65-90-54-TC60-F7-2 |
|
Mã sản phẩm đặt hàng - TC62 Sensus (BBBL)
Bảng sau mô tả các sản phẩm có từ thông điển hình và từ thông tối thiểu được đo ở 1050 mA và được chỉ định ở mức Tj=85 . Các giá trị ở 25 độ được tính toán và hiển thị chỉ để tham khảo.
|
Tối thiểu- CRI² |
CCT |
Quang thông¹ |
Đặt hàng một phần số |
|||
|
Thông lượng điển hình (85 độ) |
tối thiểu Thông lượng (85 độ) |
Đã tính toán Đặc trưng Thông lượng (25 độ) |
Hình elip MacAdam 3 bước |
Hình elip MacAdam 2 bước |
||
|
90 |
2700K |
7435 |
6915 |
8175 |
CXM-22-27-90-54-TC62-F7-3 |
CXM-22-27-90-54-TC62-F7-2 |
|
3000K |
7890 |
7335 |
8675 |
CXM-22-30-90-54-TC62-F7-3 |
CXM-22-30-90-54-TC62-F7-2 |
|
|
3500K |
8085 |
7520 |
8890 |
CXM-22-35-90-54-TC62-F7-3 |
CXM-22-35-90-54-TC62-F7-2 |
|
Giá trị CCT, CRI và R9
|
Nhiệt độ màu tương quan |
Giá trị XX |
CRI |
R91 |
|
5000K, 5700K, 6500K |
70 |
>70 |
- |
|
2700K, 3000K, 3500K, 4000K, 5000K, 6500K |
80 |
>80 |
>0 |
|
2700K, 3000K, 3500K, 4000K, 5000K, 6500K |
90 |
>90 |
>50 |
|
2700K, 3000K |
95 |
>95 |
>80 |
|
3500K, 4000K, 5000K |
>70 |
Xếp hạng tối đa tuyệt đối
|
tham số |
Biểu tượng |
Giá trị |
Đơn vị |
|
|
Chuyển tiếp hiện tại |
Đặc trưng |
Nếu gõ |
1050 |
ma |
|
Tối đa |
Nếu tối đa |
3200 |
||
|
Tản điện |
Đặc trưng |
loại pd |
52 |
W |
|
Tối đa |
Pd tối đa |
177 |
||
|
Nhiệt độ trường hợp vận hành |
Tối đa |
Tc |
120 |
bằng cấp |
|
Nhiệt độ giao lộ |
Tối đa |
T j |
140 |
bằng cấp |
Đặc điểm1,2,3
|
tham số |
Biểu tượng |
Giá trị |
Đơn vị |
|
|
Đường kính bề mặt phát sáng |
LES |
22.0 |
mm |
|
|
Điện áp chuyển tiếp |
tối thiểu |
Vf phút |
47.2 |
V |
|
Đặc trưng |
kiểu vf |
49.2 |
||
|
Tối đa |
Vf tối đa |
55.3 |
||
|
Khả năng chịu nhiệt (điểm nối-với-vỏ) |
Thứ J-C |
0.14 |
độ /W |
|
|
Góc nhìn |
2θ1/2 |
120 |
bằng cấp |
|
