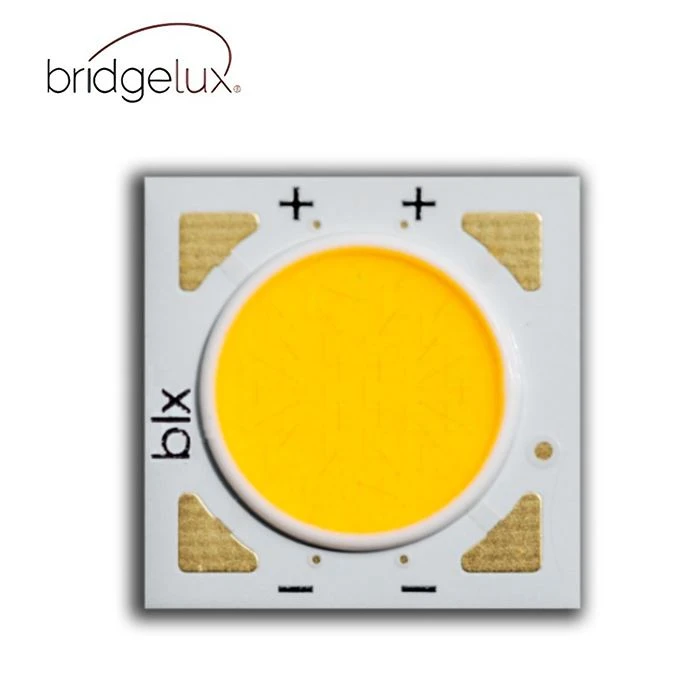

Dòng V™ GEN9 V8

Dòng sản phẩm Bridgelux® V™ GEN9 V8

Gửi yêu cầu

Tải về

Mô tả

Dòng sản phẩm Bridgelux® GEN9 V8

Các sản phẩm Mảng LED V Series™ cung cấp ánh sáng chất lượng cao trong một gói chiếu sáng trạng thái rắn-thể rắn{1}}nhỏ gọn và tiết kiệm chi phí. Các mảng chip trên bo mạch (CoB) này có thể được điều khiển hiệu quả hơn hai lần so với dòng điện danh định, cho phép thiết kế linh hoạt mà trước đây không thể có được. Những nguồn sáng mật độ thông lượng cao này được thiết kế để hỗ trợ nhiều loại đèn định hướng và đèn thay thế chất lượng cao, chi phí thấp cho cả ứng dụng thương mại và dân dụng nội thất lẫn ngoại thất.

COB dòng Gen 9 V là sản phẩm hiệu suất cao sử dụng phốt pho đỏ dải hẹp để cải thiện đáng kể hiệu quả quang phổ. Hiệu suất phổ được cải thiện giúp sản phẩm 80 CRI của Dòng Gen 9 mang lại hiệu quả tốt hơn hoặc tương đương với hiệu suất của sản phẩm Dòng V thế hệ trước của chúng tôi.

Mảng LED V8 có sẵn nhiều loại kết hợp điện, CCT và CRI mang lại sự linh hoạt về thiết kế đáng kể và lợi thế về hiệu quả năng lượng.

Thiết kế hệ thống chiếu sáng kết hợp các dãy đèn LED này giúp tăng hiệu quả ở cấp độ hệ thống và tuổi thọ dài hơn. Các ứng dụng điển hình bao gồm đèn thay thế và nhiệm vụ, điểm nhấn, điểm, đường ray, diện rộng, an ninh, gói treo tường và đèn chiếu sáng.

Đặc trưng
• Hiệu suất điển hình 191 lm/W, 3000K 80 CRI
• Nhiều lựa chọn CCT (2700K-5000K) với tối thiểu 80 tùy chọn CRI
• Chiếu sáng chất lượng cao-đồng đều
• Tùy chọn gộp 2 và 3 SDCM (2700K – 4000K)
• Tùy chọn gộp 3 và 4 SDCM (5000K)
• Mã ngăn điện áp chuyển tiếp và đánh dấu mặt sau
• Ánh sáng tức thì với khả năng điều chỉnh độ sáng không giới hạn
• Bảo hành 5 năm

Những lợi ích
• Cho phép hệ thống chiếu sáng hiệu quả cao và giảm chi phí vận hành
• Hỗ trợ xu hướng thu nhỏ bộ đèn và mang lại khả năng điều khiển quang học nâng cao
• Thiết kế linh hoạt cho nhiều ứng dụng chiếu sáng
• Ánh sáng trắng sạch mà không bị tạo điểm ảnh
• Ánh sáng trắng nhất quán đồng đều
• Tính linh hoạt trong thiết kế cho các ứng dụng đa nguồn
• Dễ dàng sử dụng với cảm biến ánh sáng ban ngày và chuyển động để tăng khả năng tiết kiệm năng lượng
• Tự tin thiết kế

Nhóm sản phẩm	Sản phẩm	Mã sản phẩm	Số tài liệu	thế hệ	LES (mm)	CCT (K)	Tùy chọn CRI	SDCM	Đánh máy. Thông lượng (lm)	Hiện tại (mA)	Điện áp (V)	Hiệu suất (lm/W)	Kích thước bề mặt (mm)
BXRE V	V8D	BXRE-xxE08F0-D-9x	DS1306	9	8.5	2700 - 5000	80	2,3	878	300	16.9	191	12.5x12.5

Nhóm sản phẩm	Sản phẩm	Mã sản phẩm	Số tài liệu	thế hệ	LES (mm)	CCT (K)	Tùy chọn CRI	SDCM	Đánh máy. Thông lượng (lm)	Hiện tại (mA)	Điện áp (V)	Hiệu suất (lm/W)	Kích thước bề mặt (mm)
BXRE V	V8E	BXRE-xxE08F0-E-9x	DS1306	9	8.5	2700 - 5000	80	3,4	878	150	33.9	191	12.5x12.5

product-812-643

Bảng 1:Hướng dẫn lựa chọn, dữ liệu đo xung (Tj=Tc=25 độ )

Mã sản phẩm	danh nghĩa CCT1 (K)	CRI2	Ổ đĩa danh nghĩa Hiện hành3 (mA)	Xung điển hình Tuôn ra4,5,6 Tc = 25ºC (lm)	tối thiểu Thông lượng xung6,7 Tc = 25ºC (lm)	Đặc trưng Vf (V)	Đặc trưng Quyền lực (W)	Đặc trưng Hiệu quả (ừm/W)
BXRE-27E08F0-D-9x	2700	80	300	951	856	16.9	5.1	187
BXRE-27E08F0-E-9x	2700	80	150	951	856	33.9	5.1	187
BXRE-30E08F0-D-9x	3000	80	300	970	873	16.9	5.1	191
BXRE-30E08F0-E-9x	3000	80	150	970	873	33.9	5.1	191
BXRE-35E08F0-D-9x	3500	80	300	975	877	16.9	5.1	192
BXRE-35E08F0-E-9x	3500	80	150	975	877	33.9	5.1	192
BXRE-40E08F0-D-9x	4000	80	300	980	882	16.9	5.1	193
BXRE-40E08F0-E-9x	4000	80	150	980	882	33.9	5.1	193
BXRE-50E08F0-D-9x	5000	80	300	960	864	16.9	5.1	189
BXRE-50E08F0-E-9x	5000	80	150	960	864	33.9	5.1	189

Bảng 2:Hướng dẫn lựa chọn, Hiệu suất DC ổn định (Tc=85 độ ) 4,5

Mã sản phẩm	CCT danh nghĩa1 (K)	CRI2	Ổ đĩa danh nghĩa Hiện hành3 (mA)	DC điển hình Tuôn ra4,5		DC tối thiểu Tuôn ra6		Đặc trưng Vf (V)	Đặc trưng Quyền lực (W)	Đặc trưng Hiệu quả (ừm/W)
Mã sản phẩm	CCT danh nghĩa1 (K)	CRI2	Ổ đĩa danh nghĩa Hiện hành3 (mA)	T c	= 85ºC (lm)	T c	= 85ºC (lm)	Đặc trưng Vf (V)	Đặc trưng Quyền lực (W)	Đặc trưng Hiệu quả (ừm/W)
BXRE-27E08F0-D-9x	2700	80	300	875		787		16.6	5.0	176
BXRE-27E08F0-E-9x	2700	80	150	875		787		33.3	5.0	175
BXRE-30E08F0-D-9x	3000	80	300	892		803		16.6	5.0	179
BXRE-30E08F0-E-9x	3000	80	150	892		803		33.3	5.0	179
BXRE-35E08F0-D-9x	3500	80	300	897		807		16.6	5.0	180
BXRE-35E08F0-E-9x	3500	80	150	897		807		33.3	5.0	179
BXRE-40E08F0-D-9x	4000	80	300	901		811		16.6	5.0	181
BXRE-40E08F0-E-9x	4000	80	150	901		811		33.3	5.0	180
BXRE-50E08F0-D-9x	5000	80	300	883		795		16.6	5.0	177
BXRE-50E08F0-E-9x	5000	80	150	883		795		33.3	5.0	177

Bàn 3: Số bộ phận được đăng ký tại Cơ quan đăng ký sản phẩm châu Âu về dán nhãn năng lượng

SỐ PHẦN1	CCT (K)	CRI	Hiện hành2 (mA)	vf (V)	Hữu ích tuôn ra3 (Φsử dụng)Tại 85C (lm)	Quyền lực- ờ (W)	Hiệu quả (ừm/W)	Năng lượng hiệu quả lớp học4	Đăng ký- sự vận chuyển KHÔNG
BXRE-27E08F0-D-93	2700	80	720	18.7	1856	13	138	E	1702059
BXRE-27E08F0-E-93	2700	80	360	37.5	1856	14	137	E	1702060
BXRE-30E08F0-D-93	3000	80	720	18.7	1893	13	141	E	1702074
BXRE-30E08F0-E-93	3000	80	360	37.5	1893	14	140	E	1702075
BXRE-35E08F0-D-93	3500	80	720	18.7	1903	13	141	E	1702089
BXRE-35E08F0-E-93	3500	80	360	37.5	1903	14	141	E	1702090
BXRE-40E08F0-D-93	4000	80	720	18.7	1913	13	142	E	1702104
BXRE-40E08F0-E-93	4000	80	360	37.5	1913	14	142	E	1702105
BXRE-50E08F0-D-94	5000	80	720	18.7	1874	13	139	E	1702123
BXRE-50E08F0-E-94	5000	80	360	37.5	1874	14	139	E	1702125
